初学者视角体验：【EC800X Duino 开发板】传感器体验-光照传感器

本文介绍了 EC800M Duino 开发板结合光敏电阻实现光照强度检测功能，带领初学者快速上手 QuecPython，极简配置即可完成外设驱动，零基础也能快速实现传感器功能。

联系我们

项目介绍

本项目基于mksports EC800M Duino 开发板实现水位检测功能，是面向物联网入门者的实操案例，核心代码与调试教程已整理完成，可直接复刻使用。

实验现象

完成 EC800M Duino 开发板硬件连接后，通过ADC 功能模块读取光敏电阻的模拟信号，实现光照强度实时检测功能；无需复杂的外围设备，极简硬件搭配即可完成硬件外设驱动。

硬件清单

组件	实物	数量	获取方式

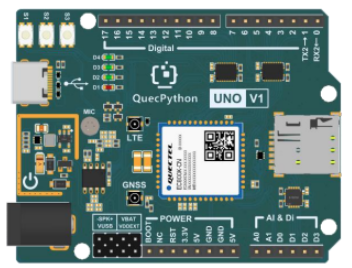

EC800X Duino 开发板		1	商品详情

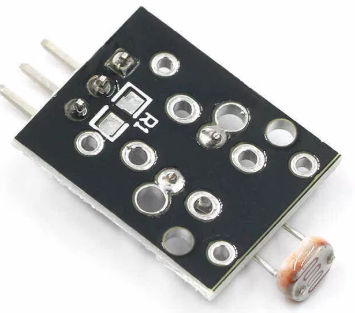

KY-018 光敏电阻传感器		1	其他
Type-C数据线		1	其他

连接方式

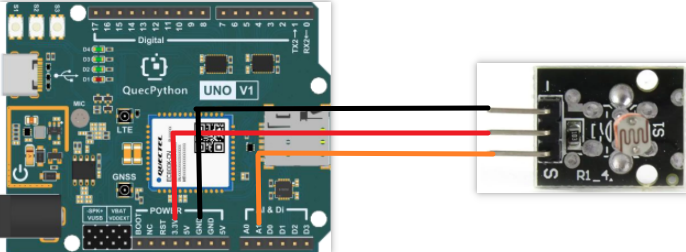

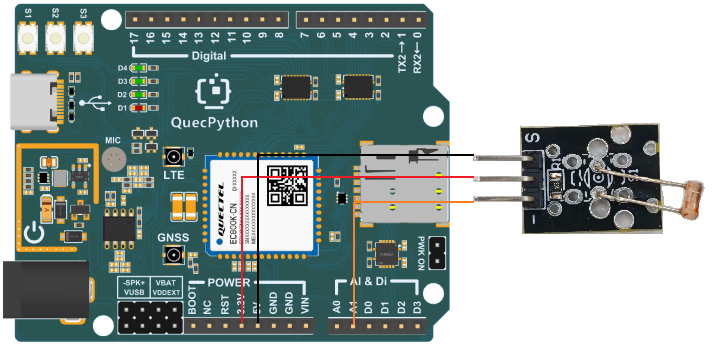

对照以下表格结合图片参考，将设备与外设一一对应连接。

硬件	开发板
KY-018(VCC)	3.3V
KY-018(GND)	GND
KY-018(信号控制线)	ADC1
USB	开发板USB接口

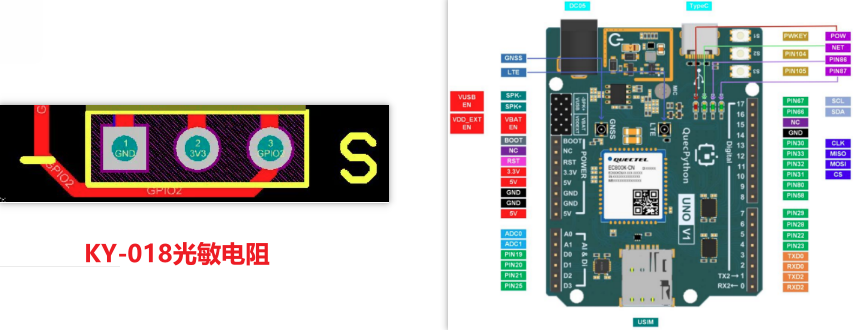

引脚定义

操作步骤

完成硬件连接的工作后，电脑设备管理器的端口列表中出现包含?Quectel USB 字样的 COM 口，表示开机成功? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
参考此章节，烧录对应型号固件包至开发板

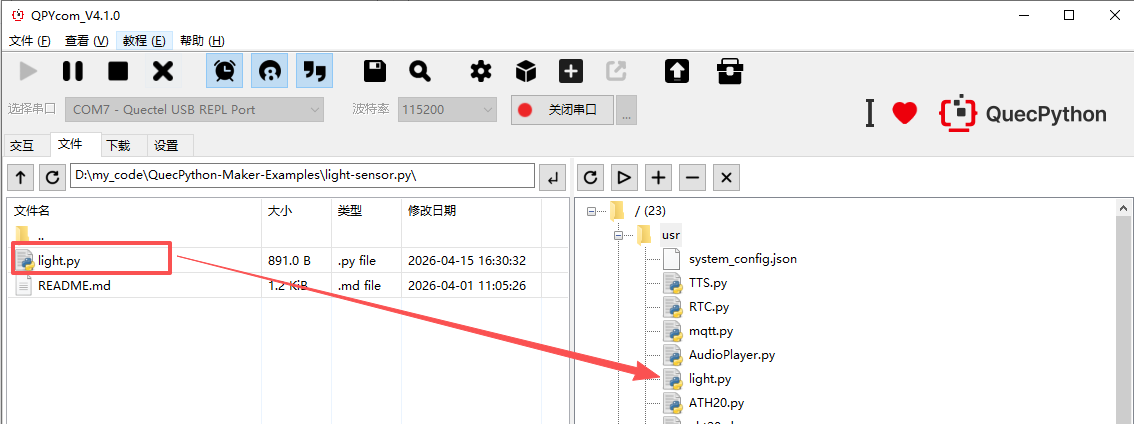

进入github仓库下载对应的脚本，通过快速启动教程将脚本下载到模组中；? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
参考此章节，执行主程序文件?light.py。
参考此章节，停止程序运行。

代码讲解

from misc import ADC

from machine import Pin

import _thread

import utime

def fun():

? ? while True:

? ? ? ? num=adc.read(adc.ADC1)

? ? ? ? utime.sleep(1)#出现具体电压值，通过电压值控制占空比

? ? ? ? print(num)

? ? ? ? return num

def LED_SW(num):

? ? if num<50:

? ? ? ? LED.write(1)

? ? ? ? print("光线较强")

? ? else:

? ? ? ? LED.write(0)

? ? ? ? print("光线较弱")

if __name__=='__main__':

? ? LED=Pin(Pin.GPIO31,Pin.OUT,Pin.PULL_DISABLE,0)

? ? adc = ADC()

? ? adc.open()

? ? _thread.start_new_thread(fun,())

? ? while True:

? ? ? ? num=fun() ? ? ? ?

? ? ? ? LED_SW(num)

结果异常排查思路

软件方面：

检查初始化的ADC通道是否与实际使用的通道一致；

GPIO初始化是否与连接的一致

硬件方面：

检查传感器接线是否正确；

将传感器接到其他开发板上是否能正常使用；

资源直达

仓库内还有更多优质创客案例，欢迎前往 GitHub 获取完整代码。如果喜欢本项目，不妨顺手点个 Star 支持一下～

点击直达仓库：QuecPython-Maker-Examples
